VL-8i ·
Özellik
- ECOM Precision VL-i Serisi hız, sertlik ve hassasiyetin bir kombinasyonudur. Titreşimi ortadan kaldırarak mükemmel yüzey kalitesi ve uzun kesici takım ömrü sağlar. Uzun yıllardır dikey işleme merkezlerindeki olağanüstü kalite ve geliştirme deneyimimize bağlı kalarak, dikey yüksek hızlı işleme merkezleri serisi, müşterilerinize daha hızlı bir işleme verimliliği ve daha fazla işleme kalitesi sağlayabilir.

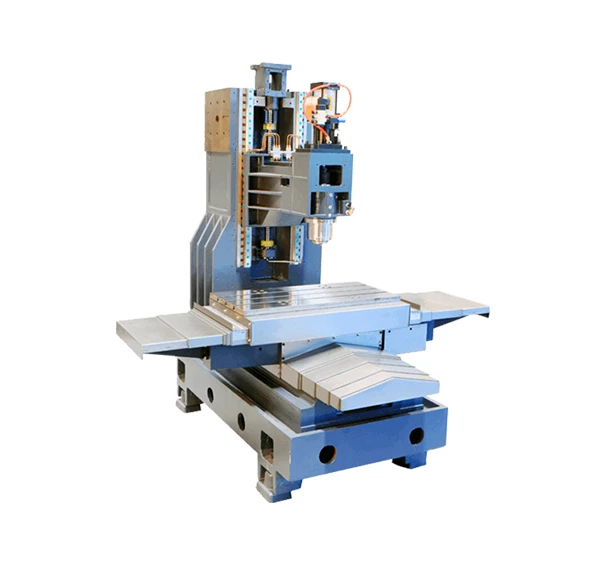

- VL-i modeli, tüm 3 eksenler için yüksek performanslı bir makaralı lineer kılavuzla birlikte gelir. Hızlı ve doğru hızlı besleme ve ayrıca ağır iş parçası Z eksenine izin verir.
- 3 eksenli önceden yüklenmiş C3 sınıfı yüksek hassasiyetli bilyalı vidaların tümü iyi bir şekilde ön uzatmaya tabi tutulmuştur ve doğrudan A / C servo motorlara bağlanmıştır. Boşlukları önemli ölçüde ortadan kaldırır ve en yüksek sertliği sağlar.
- Büyük çaplı ultra hassas bilyalı vidalar doğrudan besleme motoruna bağlanır ve her kılavuz yolunun ortasında ve kesme noktasına yakın bir yerde düzenlenir.
Model

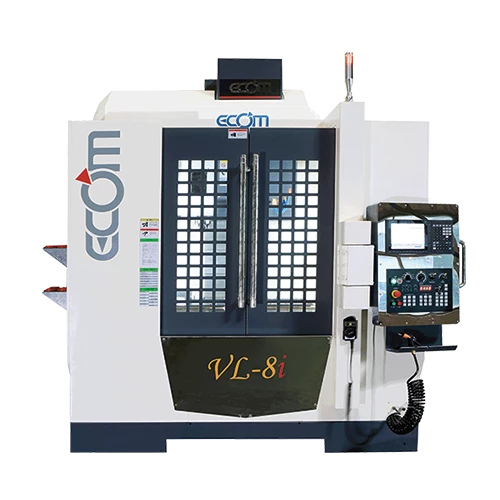

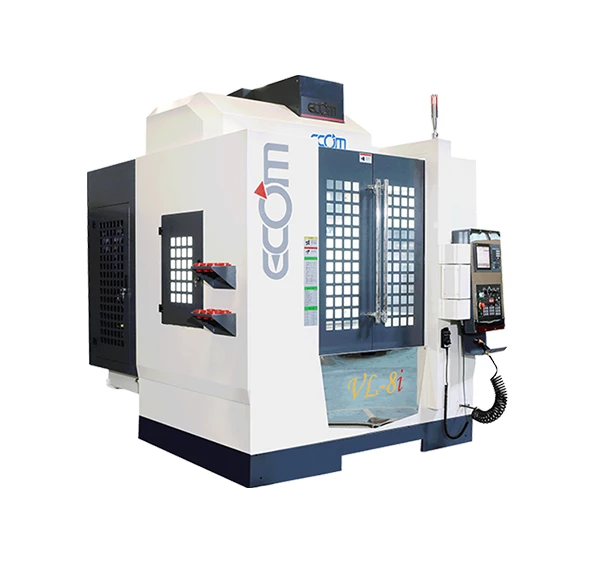

VL-8i
| Hareket | X - Eksen Hareketi | 800mm | |
|---|---|---|---|
| Y - Eksen Hareketi | 600 mm | ||
| Z - Eksen Hareketi | 560mm | ||
| pindle Center To Z - Ray | 650mm | ||
| İş Mili Burnundan Masaya | 150 - 710 mm | ||
| Tabla | Tablo Boyutu | 1050 X 600mm | |
| T - Yuva (sayı*genişlik*aralık) | 5 * 18mm * 100mm | ||
| Maksimum Masa Yükü | 800kg | ||
| Spindle | İş Mili Konik | BT-40 Serisi | |
| İş mili RPM | 50-10000 dev/dak | ||
| Sürüş Türü | Kayış Tipi | ||
| Besleme Hızları | X. Y Ekseni Hızlı İlerleme Hızı | 36m/dak | |
| Z Ekseni Hızlı İlerleme Hızı | 36m/dak | ||
| X. Y. Z Max.Kesme İlerleme Hızı | 10m/dak | ||
| Otomatik takım değiştirici | Kol Tipi (Aletten Aleve) | 24T (3sn) | |
| Takım Çapı * Uzunluk (bitişik) | Φ150X300mm (Φ78X300mm) | ||
| Takım Ağırlığı | 8 kg | ||
| Motorlar | MITSUBISHI | FANUC | |
| İş Mili Motoru | 7.5/11kw | 7.5/11kw | |
| X. Y Eksenli Servo Motor | 2.0kw | 1.8kw | |
| Z Eksenli Servo Motor | 3.0kw BS | 3.0kw BS | |
| Makine Hasasiyeti | Konumlandırma Doğruluğu (JIS) | ± 0.005mm / 300mm | |
| Tekrar Poitioning Doğruluğu (JIS) | ± 0.003mm | ||
| Diğer | Yaklaşık Ağırlık | 6500kg | |
| Zemin Alanı Ölçümü | 2650 * 3480 * 2850mm | ||
Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir.
Standart Aksesuarlar
| Kapalı Tip Kabin |
| Isı Eşanjörlü Elektrik Kabini |
| Çalışma Lambası |
| Alarm Lambası |
| Yüksek Basınçlı Soğutma Sıvısı ve Hava Tabancası |
| İş Mili Hava Patlaması ve Soğutma Sıvısı Nozulu |
| Rijit Kılavuz Çekme |
| Otomatik Yağlama Sistemi |
| USB ve RS232 |
| Düzenlenebilir CF Kart İşlevi |
| El Çarkı (MPG) |
| Otomatik Kesme ve Güç Kapatma Sistemi |
| Montaj Ayak Seti |
| Takım Çantası |
| Talaş Yıkama Sistemi |
| İş Mili Soğutma Sıvısı Sistemi |
| Kullanım Kılavuzu |
İsteğe Bağlı Aksesuarlar
| FANUC + AICC II |
| FANUC Manual Guidei |
| Elektrik Kabini için Klima |
| Takım Ayarlayıcı (Metrol TM-26D) |
| Takım Ayarlayıcı T24E-B-26S (Disk çapı: 30mm) |
| Renishaw TS-27R (dokunmatik prob) |
| Renishaw NC4 (lazer prob) |
| Renishaw OMP60 (optik iş parçası probu) |
| Renishaw OMP60 (radyo iş parçası probu) |
| Yağ sıyırıcı (disk tipi) |
| CTS 30 bar (kayışla çalışan) |
| CTS 50 bar (kayış tahrikli) |
| XYZ için Heidenhain Doğrusal Ölçekleri |
| Yağ Buharı Kollektörü |
| Transformatör 20kva |
| Vida Tipi Talaş Konveyörü + Sepet |
| Zincir Tipi Talaş Konveyörü + Sepet |
