MODEL |

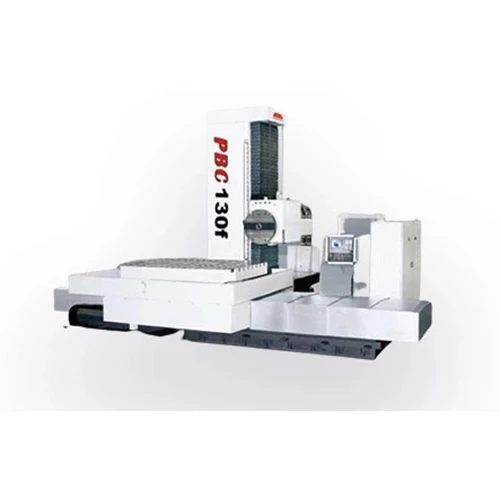

PBC130 |
|
Tabla Olcusu |
1400×1600(1600x1800) mm |
|
Maks. Tabla Yuku |
10000kg |
|
Calisma Tablasi ve T kanallari |
28×9 |
|
Fener Mili Capi |
130mm |
|
Fener Mili Normu |
ISO7:24No50. |
|
Fener Mili Devri |
10-2000r/min |
|
Maks. Tork |
2500N.m |
|
Fener Mili Merkezi-Tabla Ustu Mesafe |
100-1700mm |
|
Fener Mili Sonu-Tabla Arasi Min Mesafe |
50 spindle uzatma
|
|
Tabla Capraz Hareketi X |
2000(3000,3500,4000)mm |
|
Sanzuman Dikey Hareketi Y |
1600(2000,2500,3000)mm |
|
Kolon Boyuna Hareket Z |
1600(2000)mm |
|
Fener Mili Hareketi W |
800mm |
|
Tabla Donus Acisi B |
0.001°x360° |
|
Besleme Hizi |
X、Y、Z |
1-6000mm/min |
W、U |
W:1-3000mm/min |
|
B |
0-1r/min |
|
Rapid Hiz |
X、Y、Z |
9m/min |
W、U |
W:3 m/min |
|
B |
1 r/min |
|
Magazin Kapasitesi |
40 |
|
Kalem Ozellikleri |
ISO7:24 JT50. |
|
Cekme Kolu |
LDA-50 |
|
Ana Motor Gucu |
22/30 kw |
|
Konumlama Hassasiyeti |
X、Y、Z |
X/Y/Z/W:±0.008 JIS |
B（4×90°） |
±7.5(±2) JIS |
|
Tekrarlama |
X、Y、Z |
X/Y/Z/W:±0.005 JIS |
B（4×90°） |
±2" |
|
Makina Genel Olculeri (L×W×H) |
6700x7800x4700mm |
|
Makina Agirligi |
35000/39000kg |
|
CNC system |
FANUC / SIEMENS |
|
Toplam Güç Kapasitesi |
100KVA |
|
