HMC-500A(B)
Özellik
- ECOM HMC Serisi, özellikle No. 50 konik iş mili için tasarlanmış yatay bir işleme merkezidir ve büyük iş parçalarının seri üretimi için idealdir. Makine, özellikle otomotiv ve inşaat makineleri alanlarından çok çeşitli işleme ihtiyaçlarını karşılar. ECOM HMC Serisi, maksimum 400 ~ 1200 kg parça kapasitesine kadar iş parçalarını barındırır. Tüm HMC Serisi, entegre 4. eksenli döner tablalıdır.
Model
HMC-500A / 500B
| Hareket | X Ekseni, Y Ekseni, Z Ekseni | X: 800, Y: 680, Z: 680mm | ||
|---|---|---|---|---|
| İş Mili Burundan Palete | 50-730mm | |||
| İş Mili Merkezinden Palet Yüzeyine | 50-730mm | |||

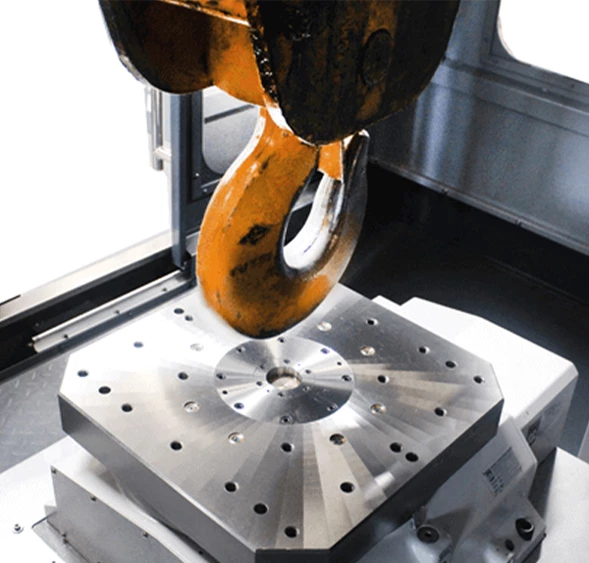

| Tabla | Tablo Boyutu | 500X500mm | ||
| Çalışma Tezgahı Numarası | 1(OP:2) | |||
| Çalışma Tezgahı Yüzey Yapılandırması | M16-100mm | |||
| Çalışma Tezgahı Maksimum Yükü | 500kg | |||
| En Küçük Ayar Birimi | 1°(OP:0,001°) | |||
| Spindle | İş Mili Konik | BT-50 Serisi | ||
| Sürüş Türü | Bant Tipi | Doğrudan Tip | Kemer+ZF | |
| İş mili RPM | 8000 dev/dak | 8000 dev/dak | 6000 dev/dak | |
| Motorlar | 0IMF-ß | 0IMF-α | 0IMF-ß | |
| İş Mili Motoru | 15/18,5 kw (143,3 Nm) | 18,5/22 kw (118Nm) | 15/18,5 kw (143,3 Nm) | |
| X Eksenli Servo Motor | 3kw (27Nm) | 7kw (30Nm) | 3kw (27Nm) | |
| Y Ekseni Servo Motor | 3kw (27Nm) BS | 7kw (30Nm) BS | 3kw (27Nm) BS | |
| Z Eksenli Servo Motor | 3kw (27Nm) | 7kw (30Nm) | 3kw (27Nm) | |
| B Eksenli Servo Motor | 2.5kw (20Nm) | 3kw (12Nm) | 2.5kw (20Nm) | |
| Besleme Hızları | 0IMF-ß | 0IMF-α | 0IMF-ß | |
| Z Ekseni Hızlı İlerleme Hızı | 24m/dak | 24m/dak | 24m/dak | |
| Z Ekseni Hızlı İlerleme Hızı | 24m/dak | 24m/dak | 24m/dak | |
| X. Y. Z Max.Kesme İlerleme Hızı | 6m/dak | 6m/dak | 6m/dak | |
| ATC | Kol Tipi (Aletten Aleve) | 30T (4,5 sn) | ||
| Takım Sapı | BT-50 Serisi | |||
| Takım Çapı * Uzunluk (bitişik) | φ200 * 350mm (φ105 * 350mm) | |||
| Takım Ağırlığı | 15kg | |||
| Makine Hasasiyeti | Konumlandırma Doğruluğu (JIS) | ± 0.005mm / 300mm | ||
| Tekrar Poitioning Doğruluğu (JIS) | ± 0.003mm | |||
| Diğer | Yaklaşık Ağırlık | A: 12000kg / B: 13000kg | ||
| Zemin Alanı Ölçümü | A: 5000 * 4400 * 3200mm B: 5600 * 4400 * 3200mm | |||
Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir.
Standart Aksesuarlar
| Kapalı Tip Kabin |
| Isı Eşanjörlü Elektrik Kabini |
| Çalışma Lambası + Alarm Lambası |
| Yüksek Basınçlı Soğutma Sıvısı ve Hava Tabancası |
| İş Mili Hava Patlaması ve Soğutma Sıvısı Nozulu |
| Rijit Kılavuz Çekme |
| Otomatik Yağlama Sistemi |
| USB ve RS232 |
| Düzenlenebilir CF Kart İşlevi |
| El Çarkı (MPG) |
| Otomatik Kesme ve Güç Kapatma Sistemi |
| Montaj Ayak Seti |
| Takım Çantası |
| Talaş Yıkama Sistemi |
| İş Mili Soğutma Sıvısı Sistemi |
| Vida Tipi Talaş Konveyör + Sepeti |
| Kullanım Kılavuzu |
İsteğe Bağlı Aksesuarlar
| FANUC 0i-MF-(ALFA PAKETI)+AICC II |
| Elektrik Kabini için Klima |
| Zincir tipi ATC-40T (40 konik) |
| Zincir tipi ATC-60T (40 konik) |
| Zincir tipi ATC-80T (40 konik) |
| CTS 30 bar / 50 bar |
| XYZ için Heidenhain doğrusal ölçekleri |
| Renishaw TS-27R (dokunmatik prob) |
| Renishaw NC4 (lazer prob) |
| Renishaw OMP60 (iş parçası probu) |
| Transformatör 30kva |
| Yağ Sıyırıcı |
