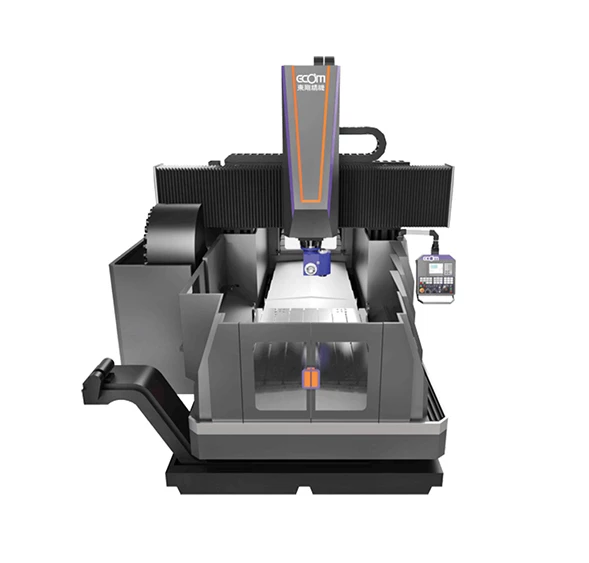

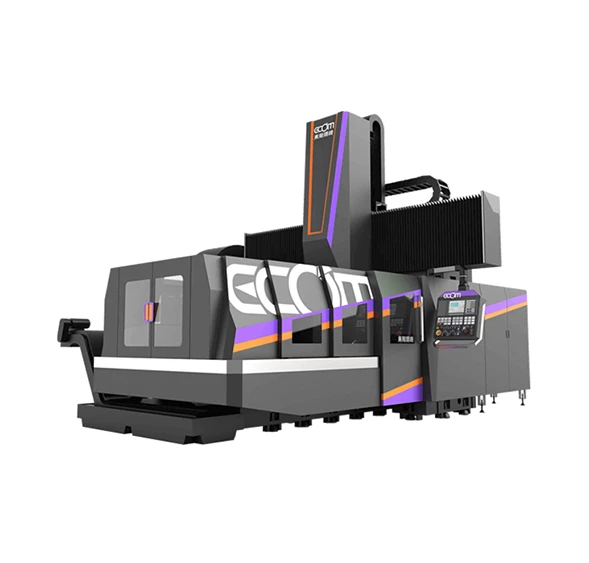

DMCB-VH2132 ·
Özellik
- DMCB işleme merkezleri için ana bileşenlerin yapıları, sonlu elemanlar yöntemi (FEM) ile tasarlanmıştır. Tasarımımızı rafine ediyor ve ürün kalitesini artırıyoruz.
- ECOM DMCB, havacılık, elektronik ve otomotiv gibi titiz endüstriler için süper boyutlu hassasiyet sağlamak için gereken istikrar ve güç sağlar.
- Katı çift kolonlu yapı, daha fazla sertlik ve daha yakın toleranslar sağlar, bu da bu makineyi genel parçaların verimli bir şekilde işlenmesi ve hızlı kalıp ve kalıp işleri için çok uygun hale getirir. ECOM çift kolonlu makineler tekrar tekrar teslim eder.
Model
DMCB-VH2132
| Seyahat | X - Eksen Hareketi | 3200mm | |
|---|---|---|---|
| Y - Eksen Hareketi | 2100mm | ||
| Z - Eksen Hareketi | 1000mm | ||
| Sütun arasındaki mesafe | 2100mm | ||
| Çalışma Alanı | 2100mm X 3200mm X1200mm | ||
| İş Mili Burnundan Masaya | 200-1200mm arası | ||
| Masa | Tablo Boyutu | 1800mmx3200mm | |
| T - Yuva | 22mmx200mmx8T (biri için her iki taraf için 22mmx120mm) | ||
| Maksimum Masa Yükü | 12000kg | ||
| Mil | İş mili konik-D mm | BT50 Serisi | |
| Sürüş Türü | Doğrudan tahrikli Dikey/Yatay | ||
| İş mili hızı | 2500 dev/dak | ||
| Besleme Hızı | Hızlı dönüş (X.Y.Z) ekseni | X:20 Y:20 Z:15(m/dak) | |
| Kesme ilerleme hızı | 7000 (mm / dak) | ||
| Sürüş Türü | X Ekseni Sürüş Tipi | Kayış yavaşlaması(1:2) | |
| Y Ekseni Sürüş Tipi | Doğrudan tip tahrik | ||
| Z Ekseni Sürüş Tipi | Doğrudan tip tahrik | ||
| Otomatik takım değiştirici | Max.tool uzunluğu | 350mm | |
| Maksimum takım ağırlığı | 15kg | ||
| Max.tool dia.-(Tam araçlar) | Ø110mm | ||
| Max.tool dia.-(W/O Bitişik araç) | Ø200mm | ||
| Motorlar | 0iMF-β | ||
| İş Mili Motoru | 15/18.5kw (143Nm) | ||
| X Eksenli Servo Motor | 3KW (36Nm) | ||
| Y Ekseni Servo Motor | 3KW (36Nm) | ||
| Z Eksenli Servo Motor | 3KW BS (36Nm) | ||
| Kesme sıvısı Kapasitesi (motor) | 300L (1000W) | ||
| Hidrolik Tank Kapasitesi (motor) | 160L (7500W) | ||
| Makine Doğruluğu | Konumlandırma Doğruluğu (JIS) | ±0.005/300;±0.015/Tam seyahat | |
| Tekrar Poitioning Doğruluğu (JIS) | ±0.003mm | ||
| Diğer | Pnömatik besleme | ≧ 6.5Kg / c㎡ | |
| Zemin Alanı Ölçümü | 8400X5000X4800mm | ||
| Makine ağırlığı (yaklaşık) | 32000KG | ||
Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir.
Standart Aksesuarlar

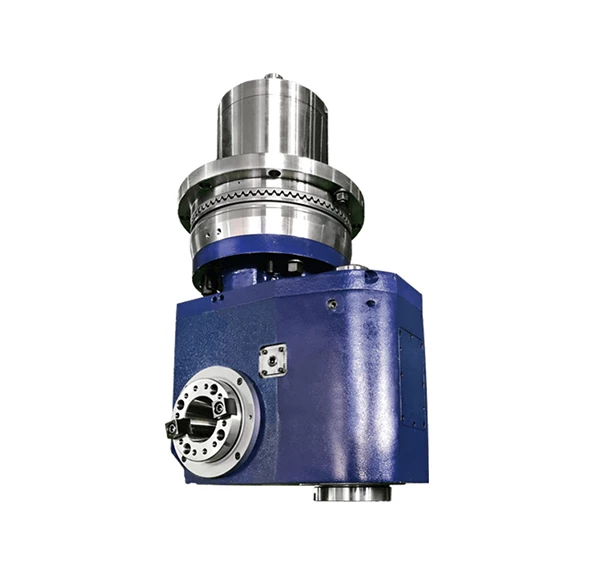

| Dikey / Yatay Freze Kafası 2,500rpm |
| Bloklu Tesviye Vidaları |
| Araç Kutusu |
| İş Mili Boyunca Hava Patlaması |
| Çalışma Lambası |
| Açma Pedalı |
| Üç Renk Işık |
| Otomatik Kapanma |
| Otomatik Yağlama Sistemi |
| Sert Kılavuz Çekme |
| RS232 Arayüzü |
| CF Kart Arayüzü |
| Portatif El Tekerleği (MPG) |
| İş Mili Soğutma Sıvısı Sistemi |
| Kontrol Kabini için Isı Eşanjörü |
| Pnömatik Sistem (pnömatik kaynak ve tüp dahil değildir) |
| Yüksek Basınçlı Su ve Hava Tabancası |
| Zincir Tipi Talaş Konveyörü |
| Vidalı Tip Talaş Konveyörü |
| Sistem Çalışma ve Prosedürler El Kitabı |
| Makine Kullanım Kılavuzu |
İsteğe Bağlı Aksesuarlar
| BT-50 Kol Tipi ATC (24T / 30T) |
| BT-50 Zincir Tipi ATC (40T / 60T) |
| Disk Tipi Yağ-su Speartor |
| Otomatik Kapı |
| X, Y, Z Optik Ölçek |
| Takım Uzunluğu Ölçüm Sistemi |
| Tam Sıçrama Koruması |
| CE Standardı |
| Yağ Buharı Kollektörü |
| İş Mili Yağı Buharı Kesimi için Atomizasyon Cihazı |
| Yağ Deliği Tutucu İşlevi |
| Klima |
