DMCB-1732 ·
Özellik
- DMCB işleme merkezleri için ana bileşenlerin yapıları, sonlu elemanlar yöntemi (FEM) ile tasarlanmıştır. Tasarımımızı rafine ediyor ve ürün kalitesini artırıyoruz.
- ECOM DMCB, havacılık, elektronik ve otomotiv gibi titiz endüstriler için süper boyutlu hassasiyet sağlamak için gereken istikrar ve güç sağlar.
- Katı çift kolonlu yapı, daha fazla sertlik ve daha yakın toleranslar sağlar, bu da bu makineyi genel parçaların verimli bir şekilde işlenmesi ve hızlı kalıp ve kalıp işleri için çok uygun hale getirir. ECOM çift kolonlu makineler tekrar tekrar teslim eder.
Model
DMCB-1732 ·
| Hareket | X - Eksen Hareketi | 3200mm | |
|---|---|---|---|
| Y - Eksen Hareketi | 1700mm | ||
| Z - Eksen Hareketi | 800mm | ||
| İki kolon arasındaki mesafe | 1700mm | ||
| Çalışma Alanı | 1700mm X 3200mm X 1000mm | ||
| İş Mili Tabla Arası Mesafe | 200-1000mm | ||
| Tabla | Tabla Boyutu | 1400mmx3200mm | |
| T - kanal ölçüleri | 22mmx200mmx8T (biri için her iki taraf için 22mmx120mm) | ||
| Maksimum Tabla Yükü | 10000kg | ||
| Spindle | İş mili koniği | BT50-190 Serisi | |
| Aktarım tipi | Kayış Tipi | ||
| Fener mili devri | 6000 dev/dak | ||
| Besleme Hızları | Hızlı dönüş (X.Y.Z) ekseni | X:20 Y:20 Z:15(m/dak) | |
| Kesme hızı | 7000 (mm / dak) | ||
| Motor Türü | X Eksen Motoru | Kayış yavaşlaması(1:2) | |
| Y Eksen Motoru | Doğrudan tip tahrik | ||
| Z Eksen Motoru | Doğrudan tip tahrik | ||
| Otomatik takım değiştirici | Max.takım uzunluğu | 350mm | |
| Max.takım ağırlığı | 15kg | ||
| Max.takım çapı | Ø110mm | ||
| Max.takım çapı (W/O Bitişik araç) | Ø200mm | ||
| Motorlar | 0iMF-β | 0iMF-α | |
| İş Mili Motoru | 15/18.5kw | 18.5/22kw | |
| X Eksenli Servo Motor | 3KW (36Nm) | 7KW (30Nm) | |
| Y Ekseni Servo Motor | 3KW (36Nm) | 7KW (30Nm) | |
| Z Eksenli Servo Motor | 3KW (36Nm) BS | 7KW (30Nm) BS | |
| Kesme sıvısı Kapasitesi (motor) | 300L (1000W) | ||
| Hidrolik Tank Kapasitesi (motor) | 160L (7500W) | ||
| Makine Hasasiyetleri | Konumlandırma Doğruluğu (JIS) | ±0.005/300;±0.015/Tam seyahat | |
| Tekrar Poitioning Doğruluğu (JIS) | ±0.003mm | ||
| Diğer | Pnömatik besleme | ≧ 6.5Kg / c㎡ | |
| Zemin Alanı Ölçümü | 8400X4400X4000mm | ||
| Makine ağırlığı (yaklaşık) | 28000KG | ||
Standart Aksesuarlar
| Kapalı Tip Kabin |
| Isı Eşanjörlü Elektrik Kabini |
| Çalışma Lambası + Alarm Lambası |
| Yüksek Basınçlı Soğutma Sıvısı ve Hava Tabancası |
| İş Mili Hava Üfleme ve Soğutma Sıvısı Nozulu |
| Rijit Kılavuz Çekme |
| Otomatik Yağlama Sistemi |
| USB ve RS232 |
| Düzenlenebilir CF Kart İşlevi |
| El Çarkı (MPG) |
| Otomatik Kesme ve Güç Kapatma Sistemi |
| Montaj Ayak Seti |
| Takım Çantası |
| Talaş Yıkama Sistemi |
| Fener Mili Soğutma Sistemi |
| Çift Vidalı Tip Talaşlı Konveyör |
| Zincir Tipi Talaş Konveyörü + Sepet |
| Kullanım Kılavuzu |
İsteğe Bağlı Aksesuarlar
| FANUC 0i-MF + AICC II |
| Elektrik Kabini için Klima |

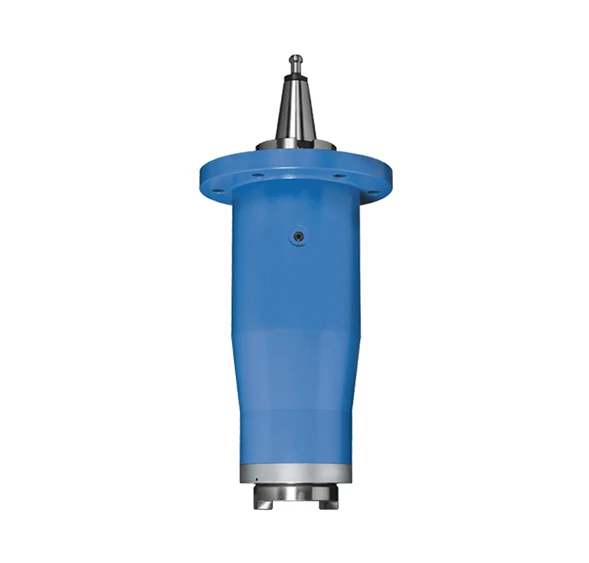

| Z / F Dişli Kutusu ~ 6000rpm + Soğutma Sıvısı Ünitesi |
| BT50 Doğrudan tip 8.000/10.000 rpm |
| Z Ekseni Kolonu yükseltilmiş: 200mm |
| Z Ekseni Kolonu yükseltilmiş: 400mm |
| BT50 Zincir Tip 40 Konumu |
| BT50 Zincir Tip 60 Konumu |

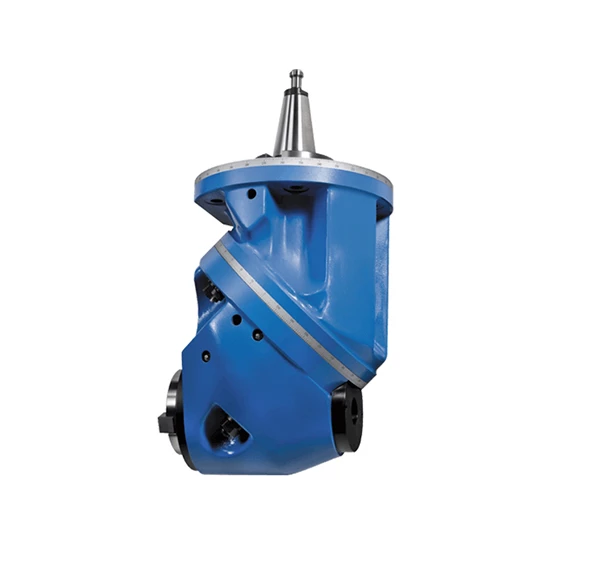

| Yarı otomatik indeksleme 90 freze kafası -N75B |
| Üniversal freze kafası (manuel)-C45 |

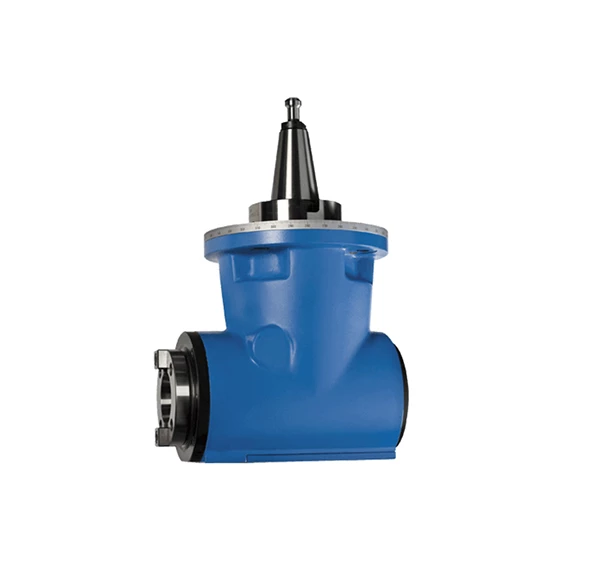

| Genişletilmiş Freze kafası 300mm-E73N |
| Genişletilmiş Freze kafası 500mm-E75N |
| Transformatör 380V / 50Hz / 3faz / 50kva |
